GIS(II): Lab 10 การวิเคราะห์โครงข่าย (Network Analysis)

การวิเคราะห์โครงข่าย

การสร้าง network dataset

-สร้างจาก geodatabase

-สร้างจาก shapefile

การวิเคราะห์เส้นทางที่ดีที่สุด (best route analysis)

การวิเคราะห์พื้นที่ให้บริการ (service area analysis)

การวิเคราะห์หาสิ่งอำนวยความสะดวกที่ใกล้ที่สุด

การวิเคราะห์เมทริกซ์ค่าใช้จ่ายระหว่างจุดเริ่มต้นกับจุดปลายทาง

การสร้าง network dataset.

สร้างจาก geodatabase

1.ทำการสร้าง Folder ใหม่ขึ้นมา โดยคลิกขวาที่โฟลเดอร์ที่เราต้องการจะเก็บ จากนั้นไปที่ New > Folder

2.ทำการสร้าง Personal Geodatabase ขึ้นมา โดยคลิกขวาที่ Folder > New > Personal Geodatabase

3.ทำการสร้าง Feature Dataset โดยคลิกขวาที่ Personal Geodatabase > New > Feature Dataset

4.จะปรากฏหน้าต่าง New Feature Dataset ขึ้นมา ในช่อง Name ตั้งชื่อว่า Paris จากนั้นกด Next

5.คลิกที่ Import…

6.จะปรากฏหน้าต่าง ขึ้นมา ให้เราทำการเลือก Streets เพื่อทำการอ้างอิงพิกัด จากนั้นกด Add

7.จะเห็นได้ว่าในช่อง Name มีชื่อพิกัดขึ้นมา จากนั้นกด Next

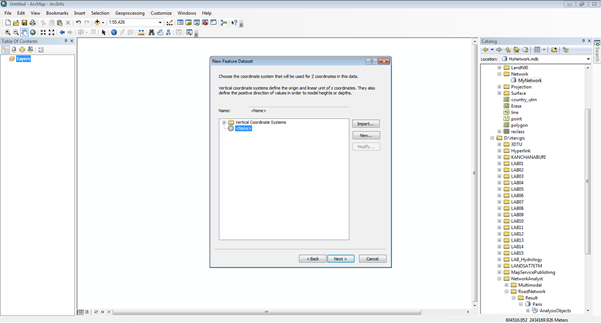

8.กด Next

9.กด Finish

10. จะปรากฏ Feature Dataset ที่ชื่อว่า Paris อยู่ในหน้าต่าง Catalog จากนั้นคลิกขวาที่ Feature Dataset > Import > Feature Class (multiple)

11.จะปรากฏหน้าต่าง Feature Class to Geodatabase (multiple ) ขึ้นมา

12. ในช่อง Input Features ให้ทำการเลือกข้อมูลที่ต้องการ นั่นคือ ParisTurns และ Streets จากนั้นกด Add

13. ในช่อง Output Geodatabase ให้เลือกโฟลเดอร์ที่ต้องการเก็บ และตั้งชื่อ จากนั้นกด OK

14.จะปรากฏข้อมูลอยู่ในหน้าต่าง Catalog ดังภาพ

15. คลิกขวาที่ Feature Dataset ที่ชื่อ Paris แล้วไปที่ New > Network Dataset

16.จะปรากฏหน้าต่าง New Network Dataset ขึ้นมา ให้เราทำการตั้งชื่อ จากนั้น กด Next

17.กด Next

18. กด Next

19. คลิกที่ Connectivity

20. จะปรากฏหน้าต่าง Connectivity ขึ้นมา ในช่อง Connectivity ให้เลือกแบบ Any Vertex คือเส้นจะต่อที่ส่วนใดส่วนหนึ่งของเส้นก็ได้ แต่หากเลือก End Point เส้นจะต่อกันที่จุดปลายเส้น จากนั้นกด OK แล้วกด Next

21.กด Next

22.จากภาพจะเห็นได้ว่า ยังขาดข้อมูล Paristurns เราจึงจะทำการเพิ่มข้อมูลขึ้นมา โดยคลิกที่ Add

23. จะปรากฏหน้าต่าง Add New Attribute ขึ้นมา ในช่อง Name ให้เราใส่ Paristurns ในช่อง Usage Type ให้เลือกเป็น Restriction ซึ่งก็คือ ข้อจำกัด จากนั้นกด OK

24. จะปรากฏข้อมูล Paristurns ดังภาพ จากนั้นคลิก Evaluators

25.จะปรากฏหน้าต่าง Evaluators ขึ้นมา ไปที่ Source Values ส่วนของ ParisTurns ในช่อง Type ให้เลือก Constant จากนั้นกด OK

26.คลิกที่ Directions

27.จะปรากฏหน้าต่าง Network Directions Properties ขึ้นมา ไปที่ General ในช่อง Display Length Units ให้เลือกเป็น Meters

28. ในช่อง Primary ที่ฟิลด์ Name ให้เลือกเป็น FULL_NAME จากนั้นกด OK

29.จะปรากฏหน้า Summary ขึ้นมา หน้าต่างนี้จะแสดงค่าที่เราทำการตั้งค่าไว้ข้างต้นทั้งหมด หากตรวจสอบแล้วว่าไม่มีข้อผิดพลาด ให้กด Finish

30.กด Yes

31.ผลลัพธ์ที่ได้จะปรากฏ ดังภาพ

การวิเคราะห์เส้นทางที่ดีที่สุด (best route analysis)

-เส้นทางที่สั้นที่สุด

-เส้นทางที่เร็วที่สุด

1. ทำการเปิดแถบเครื่องมือ Network Analyst ขึ้นมา

2.จะปรากฏแถบเครื่องมือขึ้นมา ตรง Network Analyst ให้ทำการเลือกเป็น New Route

3. จะปรากฏข้อมูลขึ้นมาในหน้าต่าง Table Of Content จากนั้นไปที่เครื่องมือ Show/Hide Network Analyst Window

4.จะปรากฏหน้าต่าง Network Analyst ขึ้นมา

วิเคราะห์เส้นทางที่สั้นที่สุด

1.คลิกที่ Route Properties ในหน้าต่าง Network Analyst

2.จะปรากฏหน้าต่าง Layer Properties ขึ้นมา ไปที่ Analysis Settings ในช่อง Impedance ให้เลือกเป็น Meters จากนั้นกด OK

3. ไปที่เครื่องมือ Create Network Location Tool

4.ทำการกำหนดจุดขึ้นมา 2 จุด จากนั้นกด Solve

5.จะปรากฏเส้นทางจากจุดที่ 1 มายังจุดที่ 2 โดยเป็นเส้นทางที่สั้นที่สุด

6.หากต้องการดูระยะเวลาจากจุดที่ 1 ไปจุดที่2 ให้ไปที่ Directions Window

7.จะปรากฏหน้าต่าง Directions (Route) ขึ้นมา เราสามารถคลิกที่ Map เพื่อต้องการดูแผนที่เส้นทางต่างๆ

วิเคราะห์เส้นทางที่เร็วที่สุด

1.คลิกที่ Route Properties ในหน้าต่าง Network Analyst จะปรากฏหน้าต่าง Layer Properties ขึ้นมา ไปที่ Analysis Settings ในช่อง Impedance ให้เลือกเป็น Minutes จากนั้นกด OK

2.จากนั้นคลิกที่เครื่องมือ Solve จะปรากฏเส้นทางจากจุดที่ 1 มายังจุดที่ 2 โดยเป็นเส้นทางที่เร็วที่สุด

3.หากต้องการนำข้อมูล Route ไปใช้ สามารถทำได้โดย คลิกขวาที่ Route > Data > Export Data

4. ทำการกำหนดจุดเพิ่ม โดยใช้เครื่องมือ Create Network Location Tool และสามารถทำการเคลื่นย้ายจุดได้โดยใช้เครื่องมือ Select/Move Network Locations Tool

5. จากนั้นคลิกที่ Solve จะปรากฏเส้นทางที่เร็วที่สุด ตั้งแต่จุดที่ 1 ไปถึง จุดที่ 4

6. หากต้องการลบจุด สามารถทำได้โดย คลิกขวาที่จุดที่ต้องการลบ แล้วไปที่ Delete

การวิเคราะห์พื้นที่ให้บริการ (Service Area Analysis)

1.ทำการ Remove ข้อมูล Route ออกไป โดยคลิกขวาที่ Route แล้วเลือก Remove

2.ตรง Network Analyst ให้ทำการเลือกเป็น New Servic Area

3. ในหน้าต่างNetwork Analyst จะปรากฏข้อมูล Facilities และ Polygon จากนั้นทำการกำหนดจุดขึ้นมา โดยใช้เครื่องมือ Create Network Locations Tool

4.เมื่อกำหนดจุดเสร็จเรียบร้อยแล้ว ให้ไปที่ Service Area Properties

5.จะปรากฏหน้าต่าง Layer Properties ขึ้นมา ไปที่ Analysis Settings ในช่อง Impedance ให้เลือกเป็น Meters ส่วนช่อง Default Breaks ให้ใส่ไป 3000 (3 km) จากนั้นกด OK

6. กด Solve

7.ผลลัพธ์จะปรากฏดังภาพ

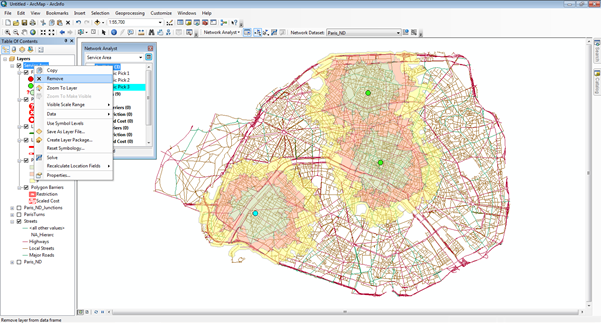

8.หากต้องการวิเคราะห์ พื้นที่ระยะห่างแบบหลายวง ทำได้โดย ไปที่ Service Area Properties จะปรากฏหน้าต่าง Layer Properties ขึ้นมา ไปที่ Analysis Settings ในช่อง Impedance ให้เลือกเป็น Meters ส่วนช่อง Default Breaks ให้ใส่ไป 5,7,9 จากนั้นกด OK
